01
Papír Highlights
Ultra{0}}vysokovýkonné-lasery umožňují jednoprůchodové svařování tlustých-komponentů a nabízejí výhody, jako je vysoká účinnost a nízké náklady; výskyt hrbolatých vad však brání jejich praktické aplikaci. Tato studie navrhuje metodu pro potlačení hrbolatých defektů založenou na povrchové texturaci-rozhraní tupých spojů, čímž je úspěšně dosaženo-kvalitního jednoprůchodového- svařování nerezové oceli o tloušťce 20 mm. Byl vytvořen model Computational Fluid Dynamics (CFD) zahrnující vlastnosti povrchové mikrostruktury a výsledky jeho simulace prokázaly dobrou shodu s experimentálními daty. Texturování povrchu má dva primární přímé účinky: podporuje expanzi roztavené lázně a zvyšuje absorpci laserové energie, čímž usnadňuje přechod klíčové dírky z nepronikajícího do penetračního stavu. Roztavený kov v blízkosti stěn klíčové dírky vykazuje vyšší tangenciální rychlosti a současně inhibuje tok taveniny směrem dolů; absence zóny s nízkou rychlostí na dně tavné lázně navíc umožňuje kontrakci taveniny hnanou zpětným-napětím-zpětně{16}}, čímž se potlačuje tvorba hrbolatých defektů. Výsledné svary mají jemnější zrna a vyšší podíl hranic zrn s nízkým úhlem, vykazují vynikající pevnost v tahu a prodloužení. Změny v mikrostruktuře svaru pramení z intenzivnějších tepelných cyklů, kterým dochází v roztavené lázni, zatímco zlepšení mechanických vlastností se primárně připisuje zlepšené kvalitě tvorby svaru. Tato metoda nevyžaduje žádné další pomocné zařízení během procesu svařování a nabízí velmi slibné řešení pro průmyslové použití ultra-vysokovýkonného{22}}laserového jednoprůchodového svařování-při výrobě tlustých-dílů.
02
**Úplný textový přehled**
Tato studie řeší problémy spojené s ultra{0}}vysokým{1}}laserovým jednoprůchodovým svařováním tlustých plechů-zejména jeho náchylností k „hrotovitým“ defektům navzdory vysoké účinnosti a nízkým nákladům a spoléhání se stávajících metod potlačení na přídavná pomocná zařízení-tato studie navrhuje metodu mikro-spojování{7} příčného spojování{7} ale využívající metodu strukturování příčných řezů 20 mm silná austenitická nerezová ocel 316L jako experimentální materiál. Povrchové mikro-struktury s různými parametry byly vyrobeny pomocí pulzního laserového rastrového skenování (označené jako P-0 pro nestrukturovanou kontrolní skupinu, kde byly všechny parametry nastaveny na nulu; a P-}1 až P-4 pro mikro-strukturované skupiny, každá s 1 mm mezerou ve skenování, ale s rozdílným výkonem laserového pulzu 0). Dále byl vytvořen CFD model zahrnující povrchové mikro-strukturní prvky a výzkum byl proveden pomocí komplexní sady technik včetně laserové konfokální mikroskopie, elektronové zpětné difrakce (EBSD), tahového testování a vysokorychlostního zobrazování. Experimentální výsledky ukazují, že skupina parametrů P-2 (výkon laseru: 90 W; pulzní frekvence: 100 Hz) účinně potlačuje hrbolaté vady, a tím dosahuje vysoce kvalitní-jednoprůchodové svařování-. Základní mechanismus zahrnuje povrchovou mikro-strukturaci podporující expanzi taveniny a absorpci laserové energie, čímž usnadňuje přechod klíčové dírky z nepronikajícího do penetračního stavu. Tento přechod má za následek zvýšenou tangenciální rychlost roztaveného kovu v blízkosti stěn klíčové dírky, inhibici toku taveniny směrem dolů a eliminaci zón s nízkou rychlostí na dně lázně taveniny. Mikrostruktura svaru současně vykazuje zjemnění zrn a snížený podíl hranic zrn s nízkým úhlem; v důsledku toho pevnost v tahu a prodloužení dosahují 96 % a 65 % hodnot základního kovu. Tato metoda nevyžaduje žádné další pomocné zařízení, nabízí vysokou flexibilitu a všestrannost a poskytuje životaschopné řešení pro průmyslové aplikace ultravýkonného laserového svařování tlustých plechů. Studie však také uznává určitá omezení – jako je požadavek na další krok zpracování a nedostatek jasně definované korelace mezi konkrétními materiály a optimální drsností povrchu – což naznačuje potřebu dalšího výzkumu a zdokonalování v budoucnu.
03
Vizuální analýza

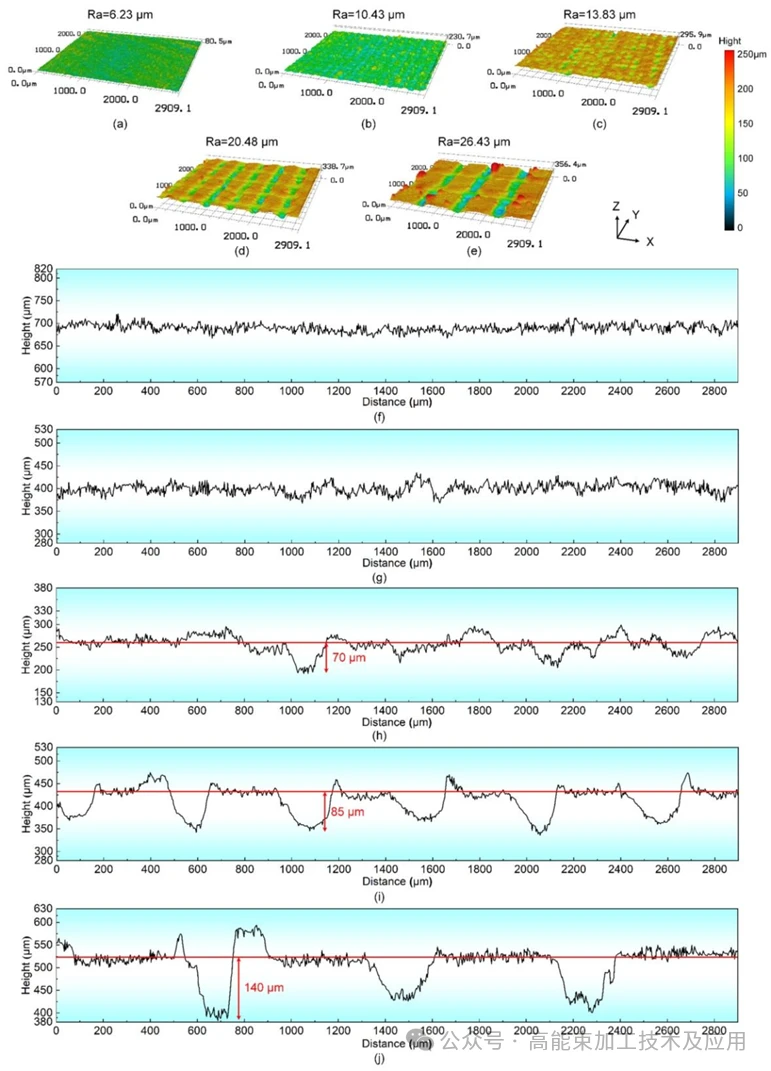

Obrázek 1 ilustruje, že povrch vzorku P-}0 (a, f) nevykazuje žádné mikrostruktury a jeví se zcela hladký a plochý. Vzorek P-1 (b, g)-zpracovaný s použitím nízké spotřeby a vysoké rychlosti skenování (45 W, 150 Hz)-se vyznačuje rozloženými, rybími-šupinami-jako tavenina (Ra=6.23 μm). Vzorek P-2 (c, h)-zpracovaný při 90 W a 100 Hz-zobrazuje spojité, zvlněné-rýhy (Ra=10.43 μm) bez doprovodného rozstřiku. Vzorky P-3 (d, i) a P-4 (e, j) - zpracované na vyšší úrovni výkonu (120 W) - vykazují hodnoty Ra dosahující 20,48 μm, respektive 26,43 μm, charakterizované přítomností hlubokých rýh a částic rozstřiku. Tyto výsledky ukazují, že mikrostruktury skupiny P-2 mají střední drsnost; tato konfigurace účinně zajišťuje absorpci laserové energie a zároveň zabraňuje nadměrným mezerám, čímž pokládá pevný základ pro potlačení hrbolatých defektů. Naproti tomu vzorek P-0, který neprošel žádnou povrchovou strukturovací úpravou, není schopen dosáhnout tohoto příznivého účinku.
04
Shrnutí
Tato studie navrhuje metodu mikro{0}}strukturování povrchu pro tupé spoje, která úspěšně dosahuje potlačení „hrbových“ defektů během jednoprůchodového svařování ultra-ultra-laserem o tloušťce 316L nerezové oceli 316L o tloušťce 20 mm. Tento přístup umožňuje výrobu-kvalitních spojů bez potřeby dalšího pomocného zařízení. Metoda využívá pulzní laser k výrobě mikro-struktur střední drsnosti na povrchu kloubu (s mezerou na tupo v rozmezí od 1/15 do 2/15 průměru laserové skvrny). Na jedné straně to podporuje expanzi svarové lázně a zvyšuje absorpci laserové energie, čímž usnadňuje přechod klíčové dírky z uzavřeného stavu do stabilního, plně pronikajícího stavu. Na druhou stranu využitím Marangoniho efektu zvyšuje tangenciální rychlost roztaveného kovu v blízkosti stěn klíčové dírky, čímž brání sestupnému toku taveniny a eliminuje zóny s nízkou rychlostí na dně svarové lázně, což zásadně snižuje hromadění taveniny na základně. Kromě toho mikrostrukturování povrchu vystavuje svarový šev vyšším špičkovým teplotám a prodlouženým dobám setrvání při zvýšených teplotách, což vede ke zjemnění zrna. V konečném důsledku to vede ke zlepšení mechanických vlastností, přičemž pevnost v tahu a prodloužení spoje dosahují 96 % a 65 % hodnot základního kovu. Ve srovnání s tradičními technikami,-jako jsou vakuové-metody nebo elektromagneticky asistované metody- nabízí tento přístup vynikající flexibilitu a širokou použitelnost; teoreticky je vhodný pro spojování dlouhých švů a zakřivených ploch napříč různými tloušťkami materiálu. Určitá omezení však přetrvávají, včetně požadavku na další kroky zpracování a chybějící jasně definované korelace mezi konkrétními materiály a jejich optimálními parametry drsnosti povrchu; budoucí výzkum by se proto měl zaměřit na další optimalizaci účinnosti mikro-procesu strukturování.
