Aby se tomuto problému předešlo, musí být přes rozhraní CDA dodáván čistý, suchý stlačený plyn (vzduch nebo dusík), jak je specifikováno. Požadavky na průtok plynu jsou následující: pro lasery 3000S, 6000S a 12000S (verze s podvozkem) je tlakový limit 0,5 MPa a průtok je přibližně 5 l/min; pro lasery 12000S (skříňová verze), 20000M, 30000M, 40000M a 60000M je tlakový limit 0,5 MPa a průtok je přibližně 15 l/min. (Pro optimální výkon se doporučuje instalovat lasery s výkonem přesahujícím 10 kW v klimatizované-místnosti s konstantní teplotou a vlhkostí.)

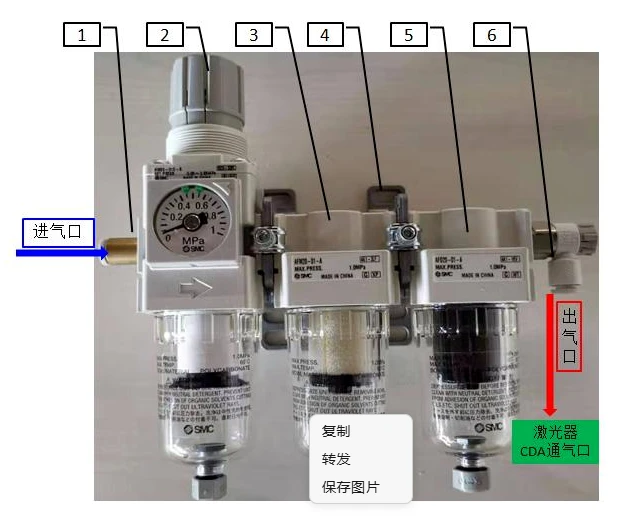

Společnost Raycus vyvinula přesnou sestavu filtrace CDA speciálně pro tyto lasery, která nabízí dovážené i domácí modely, které splňují různé potřeby zákazníků. Konkrétní modely jsou AC20E-01-B-X5 (import) a WH-1852-D (domácí). Podrobné specifikace jsou uvedeny v tabulce níže a vzhled produktu je znázorněn na obrázku níže:
01
Instalace a nastavení
Při použití filtrační jednotky CDA{0}} přizpůsobené Raycus připojte přívod suchého, čistého stlačeného plynu (vzduch nebo dusík) ke vstupní armatuře jednotky. Stlačený plyn (teplota: 10–40 stupňů; velikost částic: menší nebo rovna 40 μm; obsah oleje: menší nebo rovný 1 ppm; tlak: 0,5–1,0 MPa) musí být vysušen a ochlazen pomocí chlazené sušičky vzduchu, aby se dosáhlo tlakového rosného bodu 2–10 stupňů.

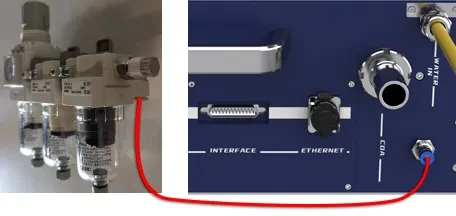

1. Použijte plynovou hadici s vnějším průměrem 6 mm k připojení výstupního ventilu pro řízení průtoku filtrační jednotky CDA k portu CDA na zadním panelu laseru. Zajistěte filtrační jednotku CDA na místě pomocí montážních otvorů na držáku.
2. Nastavte filtr-regulátor tak, aby omezil vstupní tlak stlačeného vzduchu na 0,5 MPa.
3. Zapněte laser (aniž byste zapínali vodní chladič). Pokud dojde k alarmu teploty/vlhkosti, seřiďte regulační ventil výstupního průtoku CDA a proplachujte systém vzduchem po dobu přibližně 30 minut. Teprve poté, co alarm zmizí, zapněte vodní chladič a pokračujte s normálním laserovým zářením. Specifikace rychlosti proudění vzduchu pro různé lasery jsou uvedeny níže.
02 Bezpečnostní opatření
1. Při instalaci sestavy filtru CDA neměňte směr vstupu a výstupu. Po seřízení a nastavení sestavy filtru CDA zajistěte-regulátor filtru a regulační ventil výstupního průtoku, aby se nastavení neposunulo. Při každé změně zdroje vzduchu znovu nastavte -regulátor filtru.
2. Nainstalujte sestavu filtru CDA v blízkosti laseru. Vyhněte se místům vystaveným přímému slunečnímu záření nebo prostředí obsahujícím výpary organických rozpouštědel nebo chemické výpary. Namontujte sestavu svisle s nádobou na kondenzát směřující dolů a zajistěte dostatečný prostor nad a pod pro údržbu.
3. Když se v nádobě na dně sestavy tří{1}}filtru nahromadí viditelný kondenzát, otevřete spodní vypouštěcí ventil a nádobu vyprázdněte. Po vyprázdnění vypouštěcí ventil znovu utáhněte. Před čištěním nádoby na kondenzát se ujistěte, že je odpojen přívod vzduchu.
4. Pravidelně čistěte nebo vyměňujte filtrační prvky uvnitř sestavy tří-filtrů; obecně se doporučuje každoroční čištění nebo výměna. Při čištění nádoby na kondenzát používejte neutrální čisticí prostředek.
03 Zaváděcí sekvence
1. Zapněte hlavní napájení laseru (laser nevyzařuje světlo a vodní chlazení není zapnuté);
2. Zkontrolujte, zda má laser alarm teploty a vlhkosti (pokud dojde k alarmu teploty a vlhkosti, ujistěte se, že jste provedli odvlhčovací opatření pro kontrolu vnitřní vlhkosti laseru);
3. Po odstranění alarmu teploty a vlhkosti zapněte vodní chladič (teplota chladicí vody vodního chladiče je nastavena na 22±1 stupeň a normální nastavení teploty vody je > okolní teplota a méně než nebo rovna 35 stupňům);
4. Poté, co se teplota vodního chladiče ustálí, může být laser spuštěn k vyzařování světla.
04 Vypínací sekvence
1. Zastavte laserovou emisi;
2. Po stabilizaci teploty chladiče vypněte vodní chladič;
3. Odpojte hlavní napájení laseru (přísně zakázáno: ponechání vodního chladiče v chodu po odpojení hlavního napájení laseru).
