01
Zavedení
Technologie laserového svařování se svými výhodami koncentrované energie, vysoké přesnosti a minimálního zkreslení se stala klíčovým procesem v moderní přesné výrobě. Jeho vlastnosti rychlého tání a tuhnutí však čelí problémům při zpracování vysoce reflexních materiálů (jako je měď a hliník), včetně nestabilní absorpce energie, náchylnosti k poréznosti a tepelnému praskání. To je zvláště výrazné při svařování rozdílných materiálů, kde tvorba křehkých intermetalických sloučenin vážně oslabuje výkon spoje. Tato úzká hrdla omezují další aplikace ve špičkových-oborech, jako jsou baterie a letectví. V posledních letech se technologie ultrazvukových vibrací stále více zavádí do oblasti zpracování materiálů s cílem zlepšit tradiční metody a dosáhnout nebývalé výrobní flexibility. Kromě stávajících aplikací v čištění, sonochemii, úpravě kovů a atomizaci se ultrazvuk postupně stává klíčovou doplňkovou metodou vylepšení v pokročilých výrobních platformách, včetně přesného obrábění, pokročilého svařování, laserového zpracování a aditivní výroby. K překonání některých omezení laserového svařování se proto objevilo inovativní řešení -laserové svařování pomocí ultrazvukových vibrací- (UVA-LW)- (obrázek 1). Tato technologie kreativně zavádí vysokofrekvenční ultrazvukové vibrace do procesu laserového svařování s cílem využít jedinečné akustické proudění, kavitaci a stresové účinky ultrazvuku k fyzickému zásahu do proudění, chování plynu a tuhnutí roztavené lázně. Prostřednictvím této „akusticko{15}}optické synergie“ může UVA-LW technologie účinně rozvířit tavnou lázeň, podporovat odplyňování, zjemňovat zrna a inhibovat tvorbu křehkých fází, čímž výrazně zlepšuje kvalitu a výkon svařování a otevírá slibnou novou cestu k řešení inherentních potíží tradičního laserového svařování.
Obrázek 1. Schematický diagram: (a) experimentální uspořádání UVA-LW; (b) morfologie roztavené lázně během procesu UVA-LW; (c) charakteristiky proudění roztavené lázně během procesu UVA-LW [1].
Základní princip: Synergický efekt zvuku a světla
Podstata ultrazvukového vibračního-laserového svařování spočívá v optimalizaci dosažené akustickým energetickým polem v celém procesu laserového svařování, od fyzikálního chování kapalné taveniny, přes organizační vývoj při tuhnutí až po regulaci napětí v pevném stavu po ochlazení. Za prvé, v kapalné fázi generují vysokofrekvenční ultrazvukové vlny v roztavené lázni silné akustické proudění a kavitační efekty, které působí jako „mikroskopické míchadlo“ a „účinný čistič“ roztaveného kovu. Směrový makroskopický tok generovaný akustickým prouděním působí jako vnitřní směšovač, který intenzivně promíchává roztavenou lázeň, čímž vynucuje rovnoměrné rozložení prvků a teploty. To je zvláště důležité při svařování odlišných materiálů, protože to účinně narušuje křehké intermetalické sloučeniny, které mají tendenci vytvářet souvislé vrstvy na rozhraní, rozdělují je jemně a rovnoměrně, čímž se zlepšuje houževnatost spoje. Současně intenzivnější kavitační efekt prostřednictvím okamžitého kolapsu nesčetných mikrobublinek uvolňuje silné rázové vlny a vysokorychlostní mikrotrysky. Tím se nejen odstraní oxidové filmy na povrchu roztaveného bazénu, aby se zlepšila smáčitelnost, ale také se z bazénu vypudí škodlivé plyny, jako je vodík a dusík, donutí je rychle uniknout a zásadně se zabrání vzniku defektů poréznosti. Následně, během fáze tuhnutí, se periodické vysokotlaké-rázové vlny generované kavitačním efektem stávají mocným nástrojem pro řízení struktury tuhnutí. Jak se roztavená kaluž ochlazuje a dendrity rostou, tyto rázové vlny je účinně rozbíjejí a tříští. Fragmentovaná ramena dendritů, přenášená akustickým proudem po celé nádrži, fungují jako četná nová-nespontánní nukleační místa, která dosahují „fragmentované proliferace“ jader. Tento mechanismus zásadně mění tradiční vzorec tuhnutí, potlačuje růst hrubých sloupcových krystalů a výsledkem je vysoce výkonná svarová struktura složená z velkého počtu jemných, rovnoměrných rovnoosých krystalů, což výrazně zvyšuje pevnost svaru, tažnost a odolnost proti tepelnému praskání. Konečně, ve fázi chlazeného pevného-stavu hrají ultrazvukové vibrace klíčovou roli při změkčování akustiky a zmírňování napětí. Akustický změkčující efekt přechodně změkčuje svárem a tepelně{18}}materiály ovlivněné{18}}teplotou v jejich plastickém stavu při vysokých{19}}teplotách, díky čemuž jsou schopnější přizpůsobovat se a uvolňovat koncentrace napětí způsobené smršťováním při chladnutí prostřednictvím mikroskopické plastické deformace. Trvalé vysokofrekvenční{21}}mechanické vibrace navíc poskytují další energii pro migraci atomů a dislokací, čímž podporují přerozdělování a relaxaci vnitřních pnutí. Od čištění a homogenizace kapaliny až po zjemnění zrn během tuhnutí a uvolnění napětí v pevném stavu proto ultrazvukové vibrace prostřednictvím této řady vzájemně souvisejících fyzikálních efektů vytvářejí účinnou synergickou akci s laserovým zdrojem tepla a systematicky řeší základní výzvy tradičního laserového svařování. ...
Obrázek 2. Vliv ultrazvuku na proudění tekutiny v roztavené lázni: (a) bez ultrazvuku; b) ultrazvukem [1].
03
Výhody aplikace: Výrazné zlepšení kvality a výkonu
Základní princip fotoakustické synergie se nakonec promítá do významného skoku v kvalitě svařování a výkonu spojů. Ve srovnání s tradičním laserovým svařováním demonstruje ultrazvukové vibrace-laserové svařování tři hlavní výhody při řešení problémů v průmyslu:
3.1 Snížení svarových vad (poréznost, praskliny)
Pórovitost a praskliny jsou dva hlavní "zabijáci" ovlivňující spolehlivost svaru a ultrazvukové vibrace na ně mají silný inhibiční účinek.
(1) Inhibice poréznosti: Při tradičním laserovém svařování, zejména při svařování s hlubokým průvarem, se pórovitost snadno vytváří kvůli nestabilitě klíčové dírky a strhávání kovových par. Zavedení ultrazvuku poskytuje silnou odplyňovací sílu do roztavené lázně prostřednictvím kavitačních a akustických proudových efektů. Na jedné straně rázové vlny generované kolapsem kavitačních bublin mohou přímo rozbít drobné bublinky vodíku a dusíku v roztavené lázni nebo je přimět, aby se spojily a rychle stoupaly. Na druhé straně kontinuální míchací efekt akustického proudění nabízí cestu a vztlak pro únik bublin. To výrazně zlepšuje hustotu svaru, snižuje poréznost o řád nebo více, což je rozhodující pro těsnění spoje a únavovou životnost.
(2) Inhibice tvorby trhlin: Trhliny po svařování lze rozdělit na trhliny za tepla a trhliny za studena. U horkých trhlin ultrazvukové vibrace zásadně zlepšují strukturu tuhnutí rozbitím hrubých sloupcových zrn a vytvořením jemných rovnoosých zrn, čímž se omezí segregace eutektik s nízkým --bodem tání na hranicích zrn, čímž se zvýší odolnost materiálu vůči praskání v oblastech s vysokou-teplotou. U trhlin za studena účinek ultrazvukového změkčování a uvolnění napětí výrazně snižují zbytkové napětí po svařování, čímž se zabraňuje koncentraci napětí, čímž účinně inhibuje trhliny za studena způsobené vodíkovým zpožděným praskáním nebo vysokým napětím. Tento efekt je zvláště výrazný při svařování vysoce-oceli a materiálů s vysokou-tvrdostí.
3.2 Zlepšení výkonu spojů různých materiálů
Největší problém při svařování odlišných kovů spočívá ve velkých rozdílech ve fyzikálních vlastnostech (jako je teplota tání a tepelná vodivost) a v tendenci vytvářet na rozhraní tlusté a křehké intermetalické sloučeniny (IMC), což způsobuje vážné křehnutí spoje. Ultrazvukové vibrace poskytují jedinečné řešení:
(1) Potlačení a zjemnění vrstvy IMC: Výkonný akustický tok ultrazvuku působí jako míchací mechanismus, rozbíjí čerstvě vytvořenou křehkou vrstvu IMC, brání jejímu kontinuálnímu růstu a strhává její fragmenty do lázně taveniny, což způsobuje, že jsou distribuovány ve svaru jako jemné, rozptýlené částice. Tímto způsobem již křehká fáze není slabým spojitým rozhraním, ale je obklopena silnou a houževnatou matricí, což výrazně zlepšuje plasticitu a houževnatost spoje. Například při svařování hliník/ocel a hliník/měď může být tloušťka IMC vrstvy účinně řízena pod kritickou hodnotu pouhých několika mikronů nebo ještě méně.
3.3 Optimalizace tvorby svaru a mechanických vlastností
Kromě řešení problémů s vadami mohou ultrazvukové vibrace komplexně zlepšit kvalitu tvorby svaru.
(1) Zlepšení tvorby svaru: Ultrazvukové vibrace snižují zdánlivou viskozitu roztaveného kovu a zvyšují jeho tekutost. To usnadňuje roztírání a plnění tekutého kovu, což má za následek hladší a stejnoměrnější povrch svaru, což snižuje vady tvorby, jako je podříznutí a nedostatek penetrace. Zlepšená smáčivost zároveň činí přechod mezi svarem a základním materiálem pozvolnějším, čímž se snižují body koncentrace napětí.

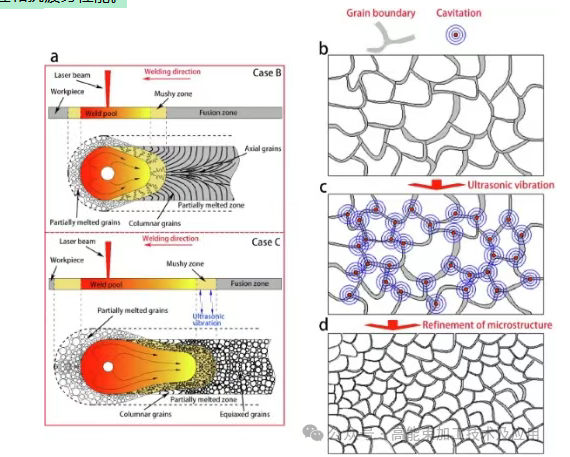

(2) Komplexní zlepšení mechanických vlastností: Toto je konečný výsledek všech výše uvedených výhod. Díky eliminaci poréznosti a mikrotrhlin a také výraznému zjemnění zrna (obrázek 3) lze současně zlepšit pevnost a plasticitu svaru, čímž se prolomí konvenční kompromis- mezi pevností a plasticitou v tradiční vědě o materiálech. Jemná rovnoosá struktura zrna činí cestu šíření trhlin klikatou, což výrazně zvyšuje lomovou houževnatost a odolnost spoje proti únavě.
04
Shrnutí
Jako inovativní metoda zpracování kompozitního energetického pole UVA-LW nejen doplňuje a optimalizuje tradiční procesy laserového svařování, ale také zásadně řeší několik dlouhodobých{1}}základních problémů. Přesným spojením vysokofrekvenčního pole akustické energie do lázně roztaveného laseru dosahuje tato technologie hlubokého fyzického zásahu prostřednictvím „fotoakustické synergie“, čímž se zvyšuje celý řetězec výkonu od čištění kapaliny a řízení mikrostruktury tuhnutí až po uvolnění napětí v pevném stavu.
Se stále přísnějšími požadavky na kvalitu připojení v oblastech, jako jsou nová energetická vozidla (zejména měděné-hliníkové spoje v napájecích bateriích), letectví (lehké-slitiny s vysokou pevností a konstrukční součásti z různých materiálů) a špičková{2}}přesná výroba, technologie laserového svařování za pomoci ultrazvukových vibrací-prokazuje významný aplikační potenciál. Budoucí výzkum se může zaměřit na 1) synergickou optimalizaci a sladění ultrazvukových a laserových parametrů pro dosažení „přizpůsobeného“ svařování pro konkrétní materiály a aplikace; 2) integrace této technologie s online monitorováním a inteligentními řídicími systémy, které umožňují zpětnou vazbu v uzavřeném{7}}smyčku a-zajištění kvality v reálném čase během procesu svařování; 3) dále prozkoumávat své aplikace ve špičkových{10}}oblastech, jako je aditivní výroba pro kontrolu zbytkového napětí a mikrostrukturálních vlastností během procesu tisku. Dá se předvídat, že technologie laserového svařování s pomocí ultrazvukových vibrací{12}}nebude pouze „řešitelem problémů“, ale stane se „zlepšovačem výkonu“, který bude řídit vývoj pokročilých výrobních technologií a poskytne schůdnou cestu k vyššímu výkonu a spolehlivějšímu spojení materiálů.
